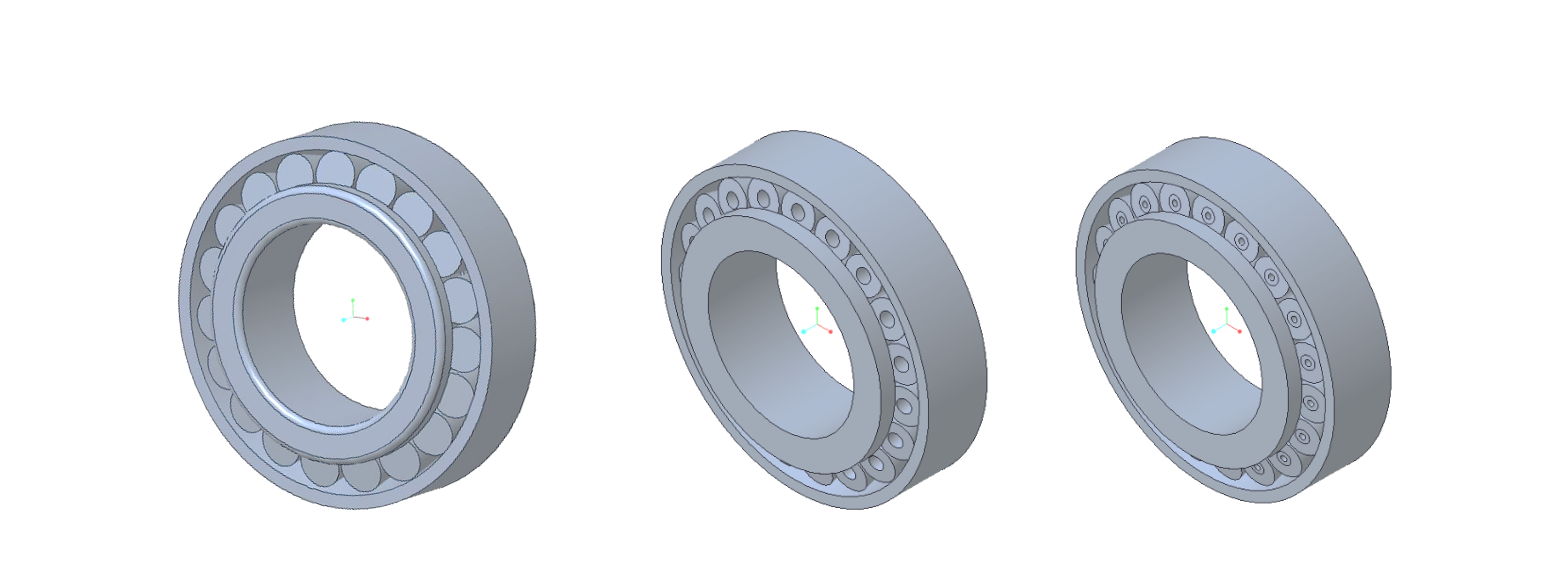

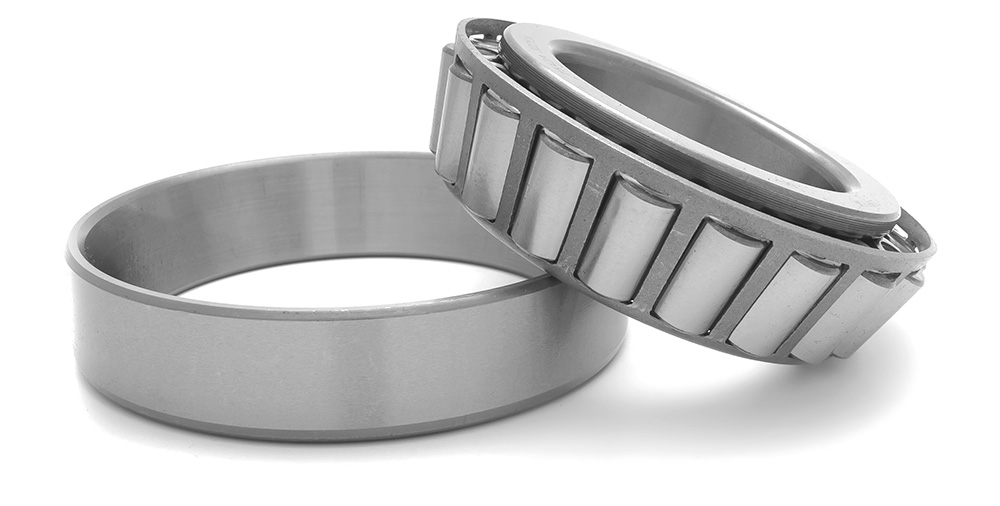

Коллектив авторов1 из Индии и Эфиопии опубликовал в Scientific Reports подробнейшее исследование работы слоистого конического ролика (далее по тексту UTLHR, uniformly tapered layered hollow roller). Концепция такого ролика не нова, но впервые инженеры детально разобрали преимущества и недостатки UTHLR в сравнении с полыми роликами. Подопытным стал подшипник SKF 32212 (по ГОСТ обозначение 7512 А). Это хорошо знакомый механикам радиально-упорный роликовый конический однорядный подшипник на вал 60 мм, наружный диаметр 110 мм и ширина 29,75 мм.
Ролики пустые и не совсем — как они устроены?

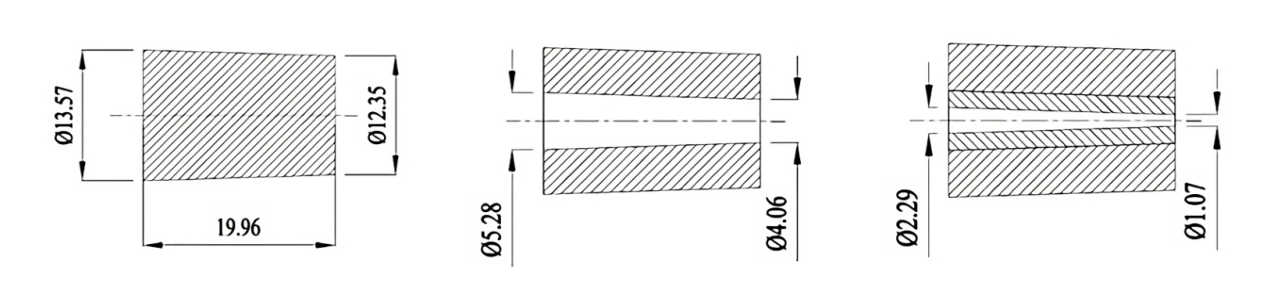

Теперь разберем, что за UTHLR такие. Если из обычного конического ролика извлечь некоторое количество материала сверлом, мы получим полый ролик — UTHR. Авторы уточняют: «Для динамического равновесия в рабочих условиях предпочтительно иметь равномерное распределение массы ролика относительно оси симметрии. Соответственно, для обеспечения равномерного распределения массы конусность была сохранена постоянной по длине ролика». А в случае с цилиндрическим отверстием, получилось бы, что у одного конца ролика стенка значительно толще, чем у другого.
Если внутрь UTHR мы вставим плотно еще один подобный же ролик, но меньшего диаметра, получим слоистый ролик UTHLR. Составное тело качения из оболочки и вкладыша в поперечном сечении— это не просто кольцо (как у UTHR), а два концентрических кольца, соприкасающихся друг с другом. Между ними нет зазора и они работают как одно целое, а граница раздела двух слоев есть. Итоговая конфигурация задаётся определенным заранее параметром — процентом полости*. Забегая вперед, отметим: лучшие результаты в эксперименте дала полость в 36% — и в оболочке и во вкладыше.
*Процент полости — это отношение самого внутреннего диаметра (пустоты в центре) к самому внешнему диаметру (наружной поверхности ролика), измеренное в средней точке длины ролика.
Зачем так усложнять? Преимущества слоистого ролика

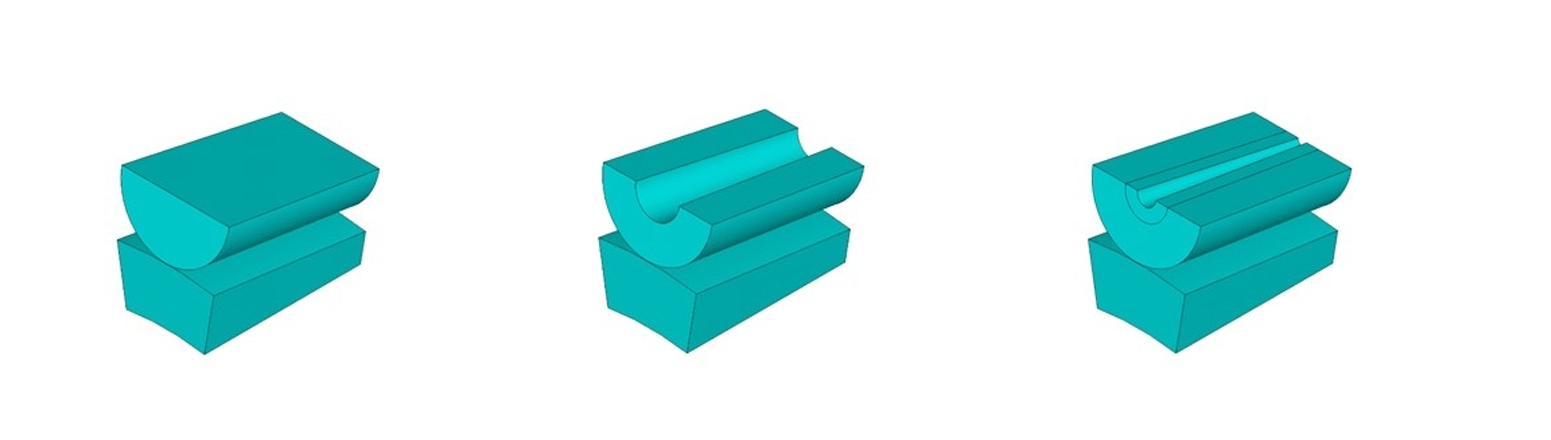

Как показало моделирование и практические эксперименты, мы не можем просто безнаказанно облегчать полый ролик, увеличивая процент полости. После определенного значения процента, ролик напрочь теряет жесткость, и все возможные преимущества легкого ролика сходят на нет. Вставляя в него вкладыш, мы значительно повышаем жесткость, при этом все же оставляя «за бортом» значительное количество металла. Внутренний ролик работает как внутренний ребристый бандаж. Он принимает на себя часть изгибающей нагрузки, мешая наружной оболочке слишком сильно деформироваться. Так внешний слой отвечает за контакт с дорожкой качения, внутренний — за сопротивление деформациям и жесткость. Главное — научиться управлять этой системой и за счет геометрии, и возможным применением разных сплавов для слоев одного ролика.
Полый ролик под нагрузкой чуть сплющивается, приобретая овальность. Так увеличивается площадь пятна контакта с дорожкой качения, соответственно давление в каждой точке становится меньше. UTHLR в этом отношении еще эффективнее: между наружным и внутренним слоями возникает микропроскальзывание или перераспределение напряжений на границе раздела. При той же нагрузке, такой ролик будет «жить дольше», так как внутренние напряжения перераспределяются эффективнее, чем в полом ролике, и риск возникновения очагов микротрещин при прочих равных будет ниже. При этом у простого полого ролика (UTHR) контактное давление оказывается даже выше, чем у сплошного, поэтому слоистая конструкция принципиально важна.
Короче, Склифосовский! Что там по цифрам?
А по цифрам вот что. Применение UTHLR в подшипнике 32212 обеспечило ему статическую грузоподъемность до разрушения 76,17 кН! Та же испытательная установка на подшипнике с UTHR показала 53,01 кН. Это для самого эффективного варианта процента полости в 36%. И тут внимательный инженер воскликнет: ПОДОЖДИТЕ, но статическая грузоподъемность подшипника 32212 с традиционными ролики в три раза выше этих значений! Сову на глобус, дескать, натягиваете? Вот нет.
Авторы не говорят, что их слоистый ролик прочнее обычного. Они утверждают, что при значительно меньшем весе и чуть большей податливости слоистый ролик даёт меньшее контактное давление (что продлевает жизнь поверхностям качения) и лучше гасит внутренние напряжения. А сравниваются между собой именно UTHLR и UTHR, и первый выигрывает у второго всухую.
То есть, преимущество не в том, чтобы выдержать бóльшую нагрузку до разрушения, а в том, чтобы при укладывающейся в означенный диапазон рабочей нагрузке прослужить дольше (за счёт снижения давления на поверхности) и работать на бóльших оборотах (за счёт меньшего веса). Где-то прибыло, где-то убыло: тот же самый подшипник может служить значительно дольше на больших скоростях, хоть и при меньшей нагрузке. Именно в этом и заключается инженерный компромисс, ради которого затевалось исследование.
Давайте приведем аналогию из жизни: гражданин выбирает себе лопату для перекопки грядок. Тяжелая мощная лопата, безусловно, прочна, ей можно даже вывернуть в огороде какой-нибудь пень. Но работать ей сложно. Облегченная лопата из композитного материала пень не вывернет, но ту же самую грядку вскопать получится вдвое быстрее.
Итого: авторы исследования с помощью замены ключевого компонента подшипника — ролика — добиваются значимого в ряде ситуаций изменения характеристик узла. Он становится более быстроходным и в условиях относительно невысоких нагрузок его ресурс значительно повышается. Правда, эти тезисы авторами не «расшифровываются» с поддержкой инженерной практики. Но зато в исследовании представлены линейные модели, позволяющие инженерам рассчитывать контактное давление и напряжения при любой нагрузке, то есть дан инструмент прогнозирования ресурса. А массовое применение UTHLR наверняка позволит быстро накопить большие данные и сделать соответствующие выводы.
1Finite element analysis of variable hollowness and experimental validation of optimized uniformly tapered layered hollow roller bearings, оригинал на английском языке находится в открытом доступе.
Авторы оригинального исследования: Rajesh Joshi, Gurmitsingh Bassan, Pranav Mehta (Индия) и A. Johnson Santosh (Эфиопия, ответственный корреспондент).
Источник: Scientific Reports (2026), DOI: 10.1038/s41598-026-58917-w.
