Почему надо пересмотреть ресурс подшипника?
В вводной части релиза поясняется любопытный аспект из индустриальной «кухни»: расчетный ресурс подшипника, определяемый по методике ISO 281:2007, не учитывает чистоту металла подшипника от неметаллических включений. В результате фактический усталостный ресурс превышает «табличное» значение по стандарту ISO, а методику стоило бы пересмотреть, так как чистота металла у производителя в последние годы значительно повысилась.
Ультразвук вместо оптики
В чем суть методики, благодаря которой NSK вводит поправку на чистоту своего металла. Раньше они исследовали образцы на неметаллические включения под оптическим микроскопом, предварительно вырезая фрагменты и заполировывая их «в зеркало». Это хорошо работало, но фрагменты для исследования были не сопоставимы по размеру и объему с реальным подшипником.

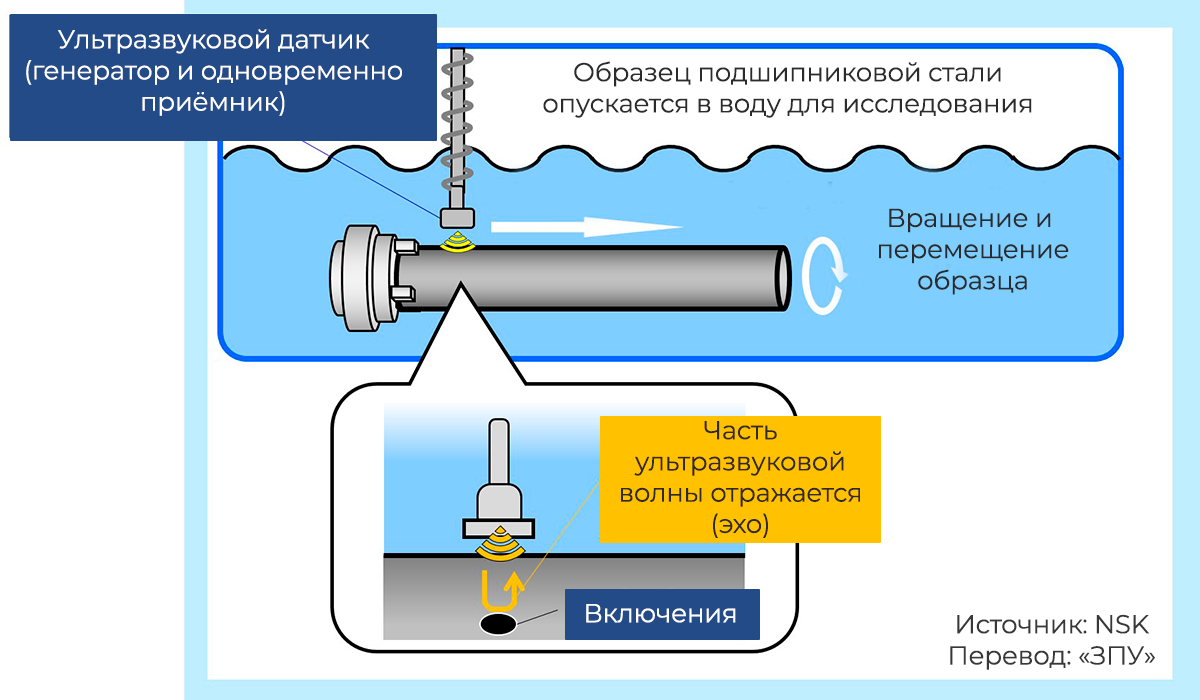

Более полную картину позволила увидеть технология Micro-UT (принципиальная схема на картинке ниже). Стальной пруток длиной несколько дециметров вращается в резервуаре с водой, а включения, в том числе недоступные для «оптики» (менее 100 мкм), обнаруживаются ультразвуком. Во-первых, это гораздо быстрее и точнее, а во-вторых, позволяет оценивать количество, распределение и размер включений в объеме металла, а не на поверхности.
Симуляции вместо многих лет практики
Итак, теперь, когда NSK достоверно знает, насколько чист металл их подшипников, требуется методика прогнозирования износа «чистого» и «грязного» подшипника. Был разработан метод, в котором в кольце дорожки качения выполнялись микросверления в качестве искусственных дефектов, имитирующих включения, с последующими испытаниями на долговечность.
При использовании этого метода трещины зарождаются по краям сверления. Далее они распространяются и в конечном итоге приводят к выкрашиваниям, аналогично (по заявлению NSK) тем, какие возникают вокруг неметаллических включений . С помощью многочисленных экспериментов и расчетов методом конечных элементов, инженеры определили количественные и качественные зависимости: от каких включений как растут напряжения и происходит износ.
Спроецировав результаты на реальные собственные подшипники, NSK сделали вывод: и ресурс, и динамическая грузоподъемность в действительности будут куда выше, нежели рассчитанные по прежним отраслевым методикам. К примеру, наш любимый 6206 при расчете по ISO 281 «проживет» 11431 час, а NSK отводит своей продукции 15109 часов.
Экология вопроса
Отдельным абзацем NSK подтягивает «зеленую» повестку: наши подшипники служат дольше и медленнее изнашиваются, значит вы можете либо реже менять подшипники, либо даже использовать более легкие серии с меньшими диаметрами (sic!). Это повлечет и экономию энергии в процессе эксплуатации, и меньшие затраты на производство и покупку самого оборудования. К примеру, рекомендуют HR32306J заменить на HR33206J: при том же внутреннем диаметре сопоставимая работоспособность и на 36% меньше масса.
Выводы делайте самостоятельно
Итак, сколько же здесь маркетинга, а сколько — инженерного виденья? Наша редакция делает вывод, что маркетинговой составляющей уж никак не меньше 50%. Да, продукция NSK действительно отличается высоким качеством, а теперь она «оказалась» еще лучше, чем они думали. При этом никаких инноваций и изменений непосредственно в конструкцию не внесено. К тому же, главный критерий истины это практика. Проектанты, следует думать, весьма недоверчиво относятся к неким «заверениям»: для них таблицы, справочники и отраслевые стандарты, а также накопленный десятилетиями опыт в приоритете над громкими рекламными заявлениями.
С другой стороны, если вы серьезно настроены насчет подшипников, то вы просто обязаны изучать их работу. И чем точнее инструменты этого изучения, тем больше неожиданных выводов оно может подкинуть. Однако если бы NSK с помощью ультразвука внезапно узнали, что их подшипники ХУЖЕ, чем они думали, они бы стали писать об этом целую статью? Что ж, скорее всего, мы видим достоверную инженерную историю в красивой маркетинговой упаковке. А японцы никогда не были замечены в излишнем и пустом бахвальстве: сдержанный тон это их национальная черта.
