Мы продолжаем цикл публикаций для широкого круга читателей о смарт-подшипниках, то есть подшипниках со встроенными системами самодиагностики, мониторинга состояния, а также модулями накопления, обработки и передачи данных.
Пока что комплексные аппаратные решения, построенные вокруг «умного» подшипника, это скорее техническое ноу-хау, диковинка, а массового внедрения технологии нам ждать еще несколько лет. Но облик смарт-подшипника уже понятен:
- Конструктивно он должен быть того же размера, что и обыкновенный подшипник;
- Его электронные компоненты служат столько же, сколько сам подшипник;
- Электропитание модулей должно обходиться без подведения внешних источников («самопитание»);
- Передача данных осуществляется без проводов, «по воздуху»;
- Датчики, в зависимости от назначения, передают информацию в реальном времени (например, текущую температуру смазки) или по событию (к примеру, наступление критического износа).

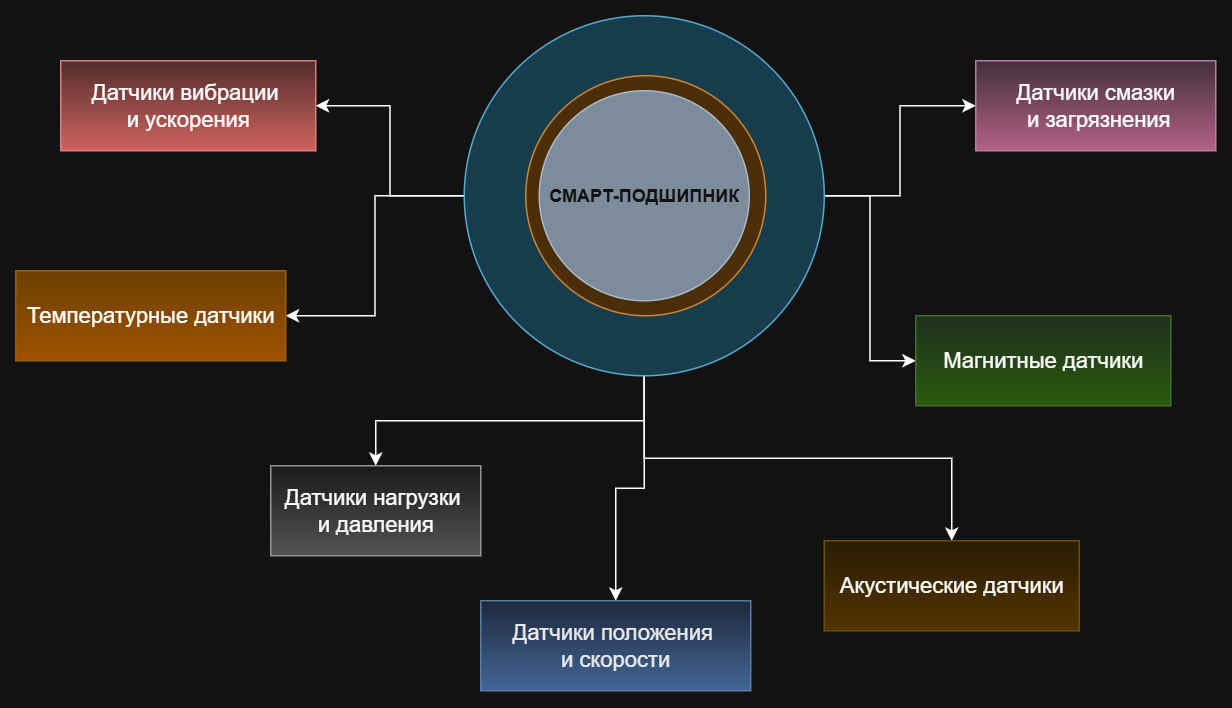

Сегодня наш разговор как раз о датчиках, и параметрах, которые они отслеживают.
Так Искусственный Интеллект представляет себе интеллектуальный подшипник (изображение сгенерировано ИИ)
1. Датчики вибрации и ускорения
Переоценить их значение трудно, ведь по уровню вибрации можно прямо судить о наличии механических повреждений или браке.
- Мониторинг состояния подшипника;
- Диагностика дисбаланса;
- Обнаружение механических повреждений;
- Контроль уровня вибрации.
2. Температурные датчики
И снова один из важнейших параметров, от которого зависит работоспособность подшипника.
- Раннее обнаружение перегрева;
- Контроль теплового режима работы;
- Прогнозирование срока службы смазки.
3. Датчики нагрузки и давления
Особенно важными эти датчики представляются в ответственных узлах со значительными эпизодическими перегрузками и заведомо малыми запасами прочности (в авиастроении, например).
- Отслеживание радиальных и осевых нагрузок;
- Измерение давления в смазочной системе;
- Измерение контактных напряжений.
4. Датчики положения и скорости
Нетрудно представить автоматический станок, манипулятор или медицинское оборудование, в которых эти датчики с легкостью обеспечат точное позиционирование и чрезвычайно стабильную скорость.
- Помощь в высокоточном позиционировании исполнительного механизма;
- Обеспечение заданной скорости вращения при обмене данными с мотором;
- Диагностика неполадок вроде заклинивания и пробуксовок.
5. Акустические датчики
Относительно недорогие микрофонные системы, да еще и в сочетании с искусственным интеллектом, который отсеет лишние шумы, способны на самых ранних стадиях выявить отклонения в нормальной работе просто «на слух».
- Обнаружение кавитации;
- Мониторинг шума подшипника или фиксация момента удара;
- Выявление ранних стадий повреждения.
6. Магнитные датчики
Всем известные датчики Холла в ступичных подшипниках автомобиля обеспечивают работу системы ABS: стоит лишь ступице «подклинить» при торможении, и система тут же снижает давление тормозной жидкости, то есть прерывисто отпускает тормоза во избежание полной блокировки колес. Разумеется, это далеко не всё, на что способны датчики Холла и другие магнитные датчики!
- Определение положения сепаратора и его заклинивания;
- Мониторинг равномерности распределения тел качения;
- Выявление люфтов, даже самых минимальных.
7. Датчики смазки и загрязнения
По большому счету, состояние смазки в смонтированном подшипнике возможно оценить только двумя способами: визуально («на глазок») или гипотетически («по регламенту, пожалуй, пора менять»). С датчиком задача значительно упрощается.
- Емкостные датчики для определения диэлектрической проницаемости масла;
- Оптические датчики для анализа прозрачности смазки;
- Индуктивные датчики для обнаружения металлических вкраплений.
Это основные области применения и типичные ситуации, в которых датчики смарт-подшипника могут проявить себя. Конечно, инженерная мысль не стоит на месте, — номенклатура сенсоров и их возможности растут непрерывно. А системы обработки больших данных позволяют всё точнее анализировать информацию с «умного» подшипника и выстраивать прогностические модели.
Скорее всего, в ближайшем будущем искусственный интеллект станет предсказывать время наработки только что установленного подшипника с точностью до дня или часа: чем больше подробной информации с датчиков и чем больше подшипников оснащены ими, тем достовернее станут подобные технические прогнозы.
