В нашей лаборатории неразрушающего контроля мы всесторонне изучаем подшипники, поступающие на склад. На практике есть обязательные факторы, которые выделяют качественный и надежный подшипник. Чтобы их распознать, вам не требуется лабораторное оборудование. Сегодня расскажем, как выбрать лучший подшипник по семи ключевым визуальным признакам.
Содержание
- Преимущества роликовых двухрядных сферических подшипников
- Выбор подшипника с учетом конструктивных особенностей
- Бонус: лайфхак для проверки качества закалки
- Заключение
Преимущества роликовых двухрядных сферических подшипников
Подшипники роликовые двухрядные сферические радиальные — самое распространенное решение в инженерии, когда требуется высокая грузоподъемность в широком диапазоне скоростей и рабочих температур. Важнейшую роль играет и их способность компенсировать значительный (до 1,5-2°) перекос вала относительно корпуса. Кроме того, благодаря особенностям конструкции, эти подшипники легко смазывать через отверстия в наружном кольце.
Проектировщикам и сервисным инженерам доступна широчайшая номенклатура типоразмеров этих подшипников, так что встретить их можно и в малой сельскохозяйственной и коммунальной технике (мини-тракторах, снегоуборщиках), и на карьерных самосвалах-рекордсменах, и на валах промышленного и горнодобывающего оборудования (конвейеры, дробилки и т.д.).
Пожалуй, никакой другой тип подшипника не может похвастать таким обширным размерным рядом: от компактного 3505 Н (22205 MBW33) на вал 25 мм и до гиганта 30032/850 диаметром 1,5 метра и массой 4 тонны.
Продуманная и лаконичная конструкция в общих чертах не менялась почти 120 лет, но ресурс и надежность роликовых двухрядных подшипников сильно отличается от марки к марке. В ряде случаев производитель идет на компромиссы, что может быть выгодно для покупателя, но снизит ресурс подшипника.
Выбор подшипника с учетом конструктивных особенностей
Соответствие требованиям ГОСТ можно определить только с помощью дорогостоящих средств измерения и лабораторного оборудования. Однако на ряд особенностей следует обратить внимание уже на стадии выбора подшипника среди предложенных вариантов. Вот чек-лист от инженеров «Завода подшипниковых узлов», основанный на многолетней системной работе по повышению надежности подшипников.

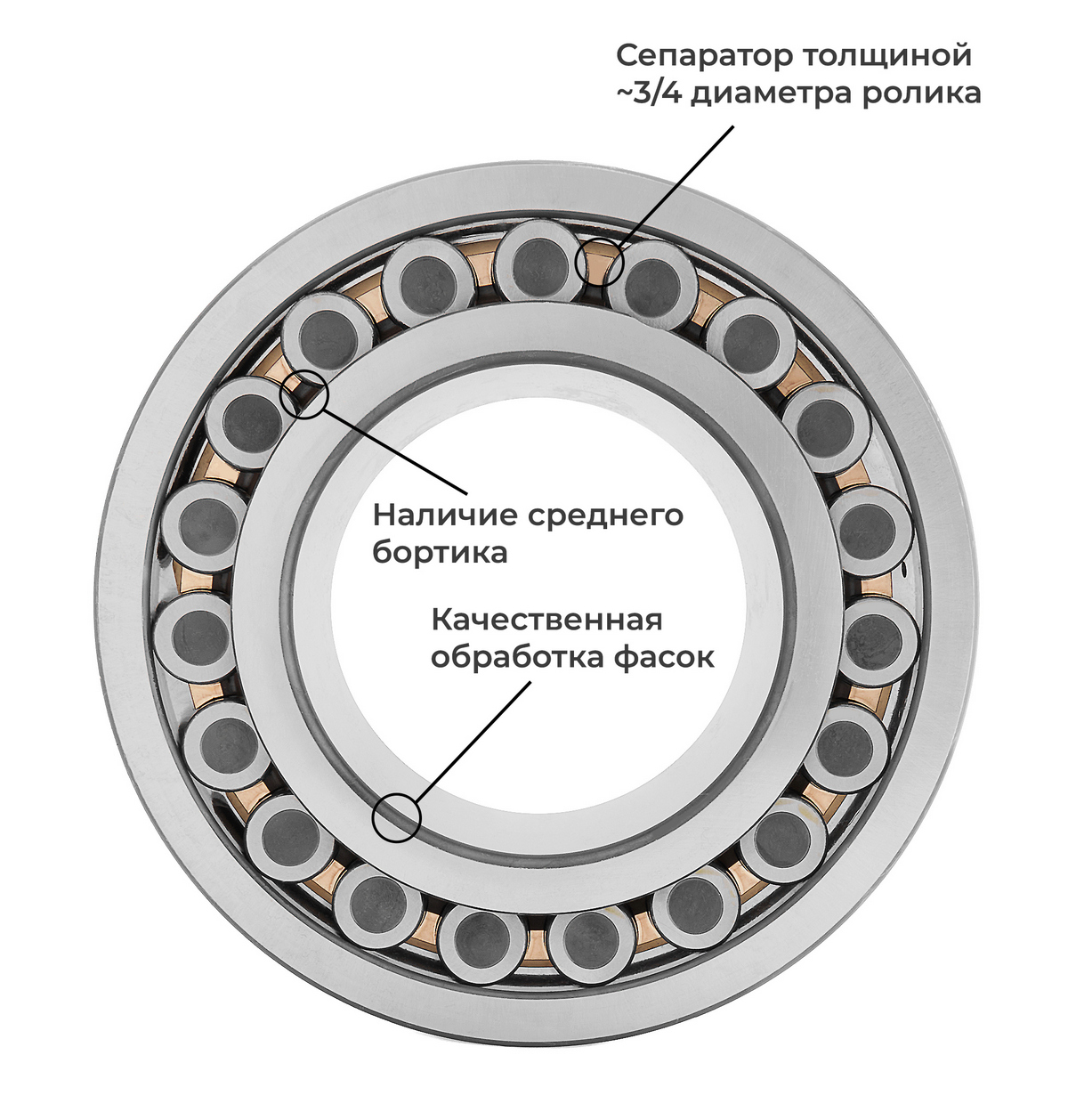

1. Средний бортик (для подшипников с асимметричными роликами по ГОСТ 5721)
Средний бортик — важный элемент конструкции. Для качественного подшипника обязательно наличие среднего бортика на внутреннем кольце. Отсутствие бортика радикально снижает осевую грузоподъемность подшипника.

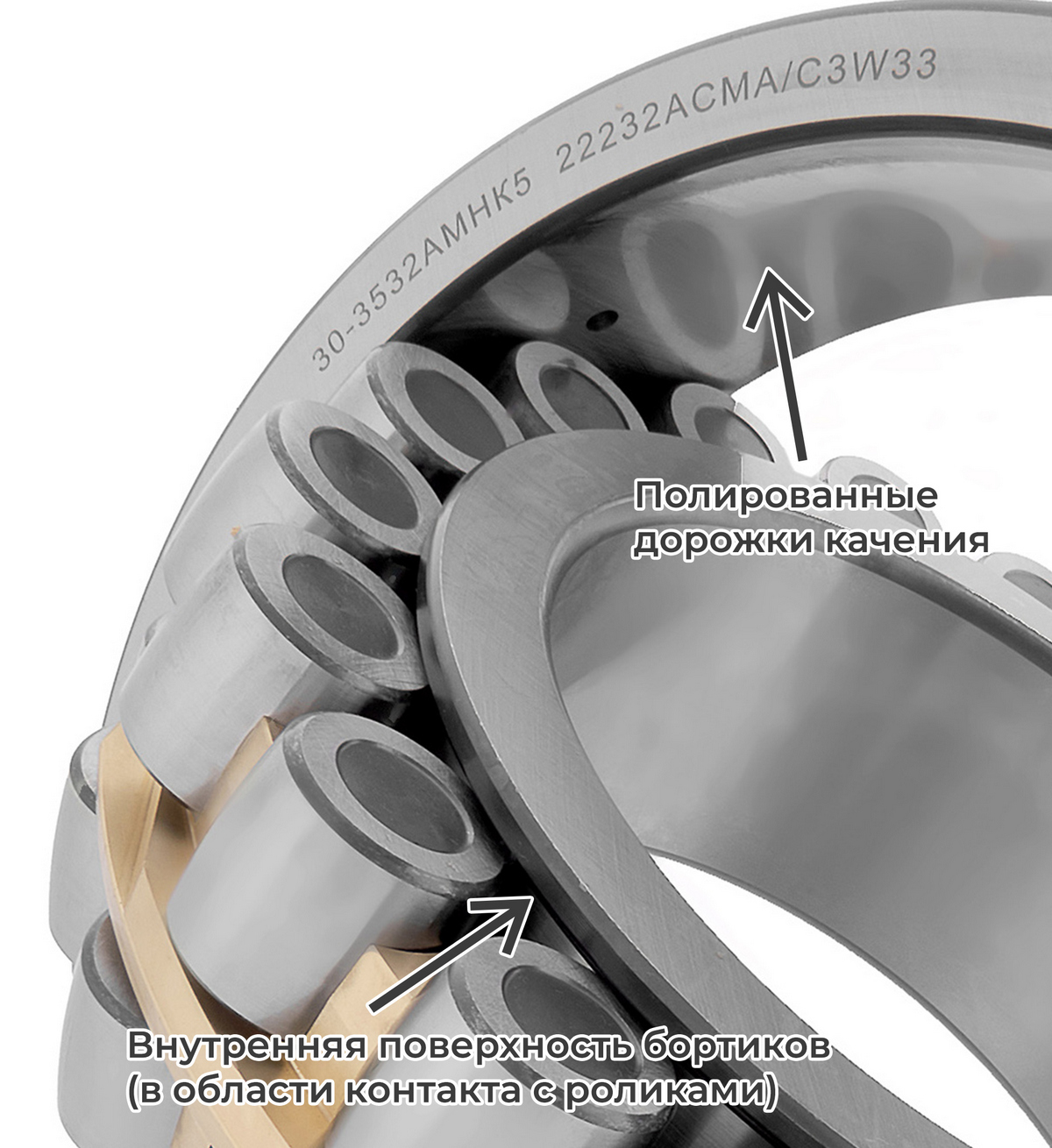

2. Обработка бортиков колец
«Матовый черный» цвет внутренней поверхности бортиков колец говорит о том, что они не отшлифованы. У обработанных поверхностей цвет светлый, глянцевый, они блестят. Это фактор, непосредственно снижающий трение между роликами и бортиком и значительно повышающий ресурс подшипника.
3. Толщина сепаратора
Для максимальной надежности толщина сепаратора должна быть примерно на уровне ¾ от диаметра ролика. Это соотношение определено эмпирическим путем. Подшипники с условно «толстым» сепаратором на практике работают значительно дольше.
4. Полировка дорожек качения
Лучшие, с наибольшим ресурсом подшипники имеют обработанные до зеркального блеска дорожки качения на кольцах.
5. Обработка фасок
О высокой культуре производства на предприятии говорит качественная обработка фасок. На их поверхности допустимы бороздки и шероховатости, но у лучших подшипников фаски гладкие. Забоины и глубокие царапины на фасках некачественного подшипника могут мешать при монтаже и даже повредить ответные поверхности.

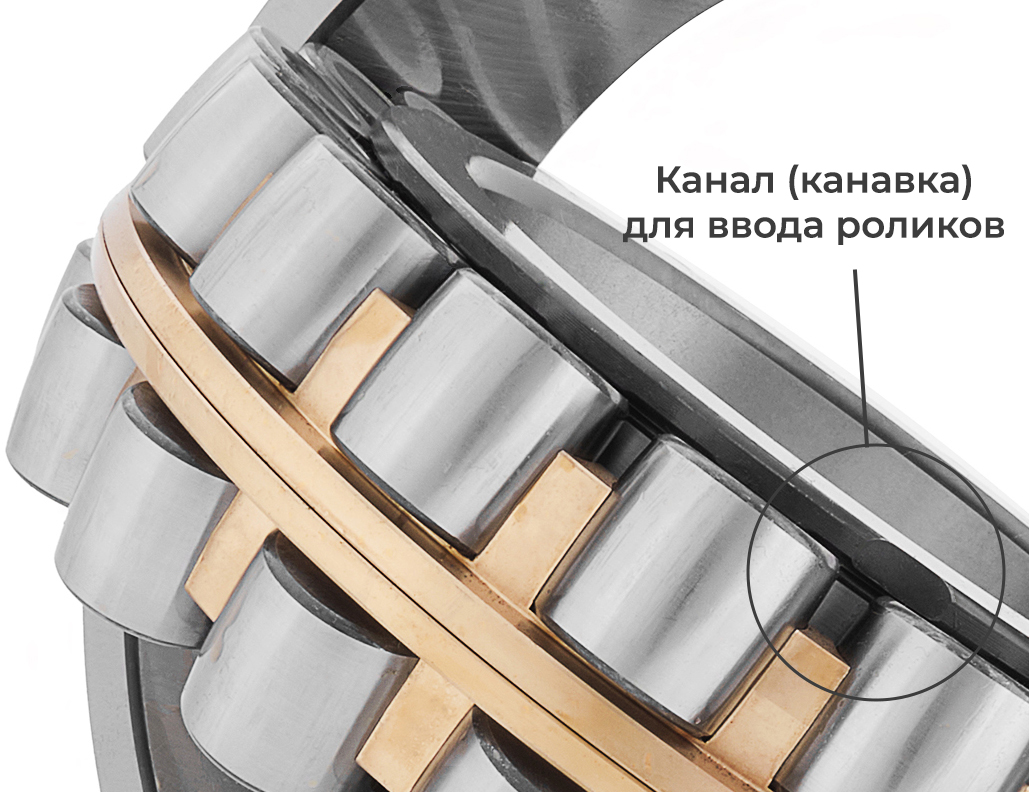

6. Канал (канавка) для ввода роликов
При визуальном осмотре подшипника много может сказать об отношении производителя к своей продукции. Область, куда вводится ролик, у аккуратно собранного подшипника будет чистой, без царапин и повреждений.
7. Число тел качения
Число тел качения должно соответствовать типу конструкции. Для экономии производитель может уменьшить количество роликов. Если роликов меньше, чем указано на чертеже в каталоге или в справочной литературе, это повод задать вопрос поставщику. Меньше роликов — ниже грузоподъемность и надежность.
Бонус: лайфхак для проверки качества закалки
В заключение дадим совет, как без твердомера проверить качество закалки колец подшипника «в полевых условиях». Воспользуйтесь рекомендацией разумно! Если сомневаетесь, что твердость поверхности соответствует ГОСТ (от 61 HRC), проведите по ней массивной отверткой, слегка нажав. На правильно закаленной стали следа не останется, либо он будет едва различим и легко «стирается» пальцем.
Заключение
Используйте этот чек-лист для быстрой оценки на месте. Он поможет отфильтровать ненадежные варианты и сфокусироваться на достойных.
